Các bộ phận của tủ lạnh – Cấu tạo và nguyên lý hoạt động chi tiết

Trong bài viết này, chúng ta sẽ tìm hiểu về một phần quan trọng không thể thiếu của tủ lạnh – bộ phận đóng vai trò quyết định trong quá trình làm lạnh và duy trì nhiệt độ lý tưởng cho thực phẩm: máy nén. Hãy cùng khám phá các bộ phận của tủ lạnh nén trong việc đảm bảo sự hoạt động hiệu quả của tủ lạnh.

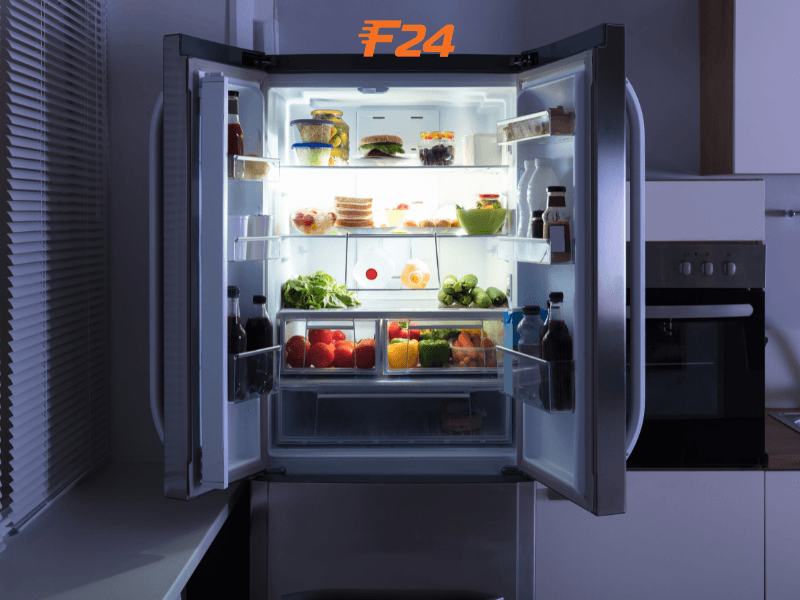

Các bộ phận của tủ lạnh

Khung tủ lạnh

Là khung cấu trúc bên ngoài của tủ, bao gồm các thành và bề mặt bên ngoài tạo nên hình dáng và kết cấu của tủ lạnh.

Hệ thống làm lạnh

Hệ thống làm lạnh có những bộ phận chi tiết dưới đây:

Cấu tạo của tủ lạnh

Sensor nhiệt cảm ứng lạnh

Bộ phận này được đặt trên đáy ngăn đá của tủ lạnh và có nhiệm vụ kiểm soát việc nhập mạch điện khi nhiệt độ đạt đủ lạnh. Khi đạt đến mức nhiệt độ nhất định, bộ phận này sẽ kích hoạt quá trình xả đá trong tủ lạnh. Thông thường, sensor cảm ứng được thiết kế để hoạt động trong khoảng từ -40°C đến -70°C.

Trong trường hợp nhiệt độ bên trong tủ vượt quá 75°C, cầu chì sẽ tự động ngắt mạch để đảm bảo an toàn cho toàn bộ hệ thống. Nếu tủ lạnh không có bộ phận này, có nguy cơ phần nhựa bên trong tủ sẽ bị hỏng do không thể ngắt quá trình xả đá kịp thời.

Dàn lạnh

Dàn lạnh, hay còn được gọi là dàn bay hơi, bao gồm các ống đồng được sắp xếp song song nhằm vận chuyển gas làm lạnh. Các ống đồng này thường được kết hợp với lá nhôm tản nhiệt, có mật độ lớn giúp tăng cường khả năng hấp thụ nhiệt.

Khi hoạt động, dàn lạnh sẽ hấp thụ nhiệt từ bên trong tủ bằng gas lạnh, sau đó dẫn nhiệt này ra bên ngoài thông qua dàn nóng.

Dàn nóng tủ lạnh

Dàn nóng, còn được gọi là dàn ngưng, cũng được làm từ ống đồng và được sắp xếp song song nhằm tạo điều kiện tản nhiệt ra bên ngoài.

Khi gas được đưa đến dàn nóng, nó sẽ ngưng tụ thành chất lỏng với nhiệt độ thấp và áp suất cao. Đồng thời, dàn nóng thực hiện quá trình xả nhiệt ra môi trường bên ngoài trước khi gas tiếp tục được đưa tới van tiết lưu để thay đổi áp suất.

Motor quạt nằm bên trong ngăn đá

Quạt này giúp lưu thông không khí bên trong ngăn đá, giữ cho nhiệt độ ổn định và đồ đông lạnh đều.

Block (máy nén) tủ lạnh

Nhiệm vụ chính của máy nén là hút hơi chất lạnh từ dàn lạnh và duy trì áp suất cần thiết để chất lạnh có thể bay hơi ở nhiệt độ thấp. Ngoài ra, máy nén còn nén hơi từ áp suất bay hơi lên áp suất ngưng tụ, và đẩy chất lạnh vào dàn ngưng.

Máy nén phải đảm bảo đủ năng suất và lưu lượng cho môi chất chảy qua, cũng như phải có khối lượng phù hợp để đối phó với tải nhiệt của cả dàn bay hơi và dàn ngưng tụ.

Đây là một chu trình hoạt động khép kín, với máy nén đóng vai trò trung tâm. Ngoài ra, cũng có máy nén rôto, tuy nhiên chúng thường được sử dụng trong các hệ thống máy điều hoà nhiệt độ và ít gặp trong các tủ lạnh gia đình.

Timer hẹn giờ

Bộ phận này thường được đặt sau lưng tủ trong phần hộp điện gần máy nén hoặc trong ngăn rau quả, tùy thuộc vào cách thiết kế của từng model.

Nhiệm vụ của chúng là hoạt động theo chu trình trong khoảng 8 – 12 giờ để kích hoạt chế độ xả đá khi máy nén chuyển sang chế độ này.

Chất làm lạnh(Gas)

Chất này được nén và lưu thông trong hệ thống làm lạnh để truyền nhiệt độ và làm lạnh không khí.

Bo mạch điều khiển tủ lạnh

Là bộ phận điều khiển hoạt động của tủ lạnh, điều chỉnh các chức năng và cảm biến nhiệt độ để duy trì điều kiện lạnh bên trong tủ.

Xem thêm: Top Các Mẹo Khử Mùi Tủ Lạnh Đơn Giản, Hiệu Quả Tại Nhà

Nguyên lý hoạt động của tủ lạnh

Sau khi đã hiểu được cấu tạo của tủ lạnh, chúng ta sẽ tiếp tục tìm hiểu về nguyên lý hoạt động của nó. Việc nắm rõ nguyên lý hoạt động giúp chúng ta dễ dàng phát hiện các vấn đề và thực hiện sửa chữa khi cần thiết. Các dòng tủ lạnh hiện nay thường hoạt động theo nguyên lý với 4 bước sau:

Bước 1: Nén khí gas

Môi chất lạnh ở dạng khí với nhiệt độ và áp suất thấp được nén thành dạng khí có nhiệt độ và áp suất cao.

Bước 2: Ngưng tụ tại dàn nóng

Khí gas được đẩy tới dàn nóng, nơi chúng sẽ ngưng tụ thành chất lỏng với áp suất cao và nhiệt độ thấp dưới tác động của quạt gió và các tấm nhôm tản nhiệt.

Bước 3: Giãn nở

Chất lỏng được đưa qua van tiết lưu, nơi chúng sẽ giãn nở và chuyển đổi thành dạng chất lỏng với áp suất và nhiệt độ thấp.

Bước 4: Hóa hơi tại dàn lạnh

Chất lỏng tiếp tục lưu thông tới dàn lạnh, nơi chúng hấp thụ nhiệt từ bên trong tủ lạnh và hóa hơi thành khí với nhiệt độ và áp suất cao. Luồng khí nóng này sẽ được đưa tới máy nén để bắt đầu chu trình mới.
